AI VCHIP電容檢測機

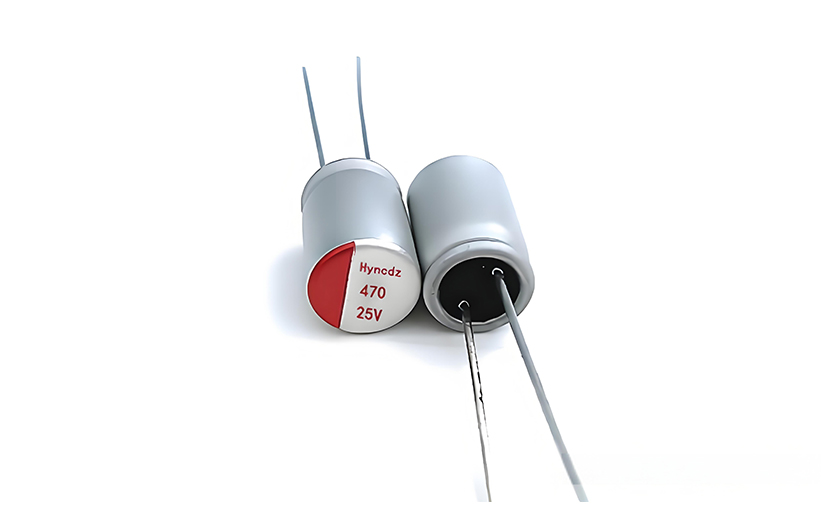

檢測直徑Φ10-18插件式鋁電解電容

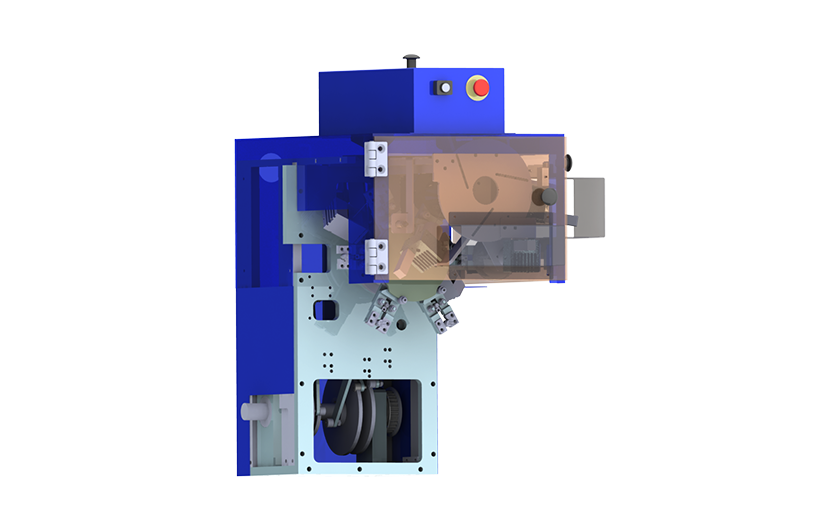

AI VCHIP電容檢測機，通過圖像采集、圖像處理、圖像標注、AI算法模型、軟件調度等流程，對直徑Φ10-18插件式鋁電解電容進行外觀缺陷檢測，剔除不良品，并對良品進行計算分箱。
最高速度：60-100個/分鐘
檢測精度：0.1mm
檢測區域：360°
- 檢測缺陷
- 產品優勢
檢測缺陷
凹陷
劃傷
漏液
毛刺
熔點高
無橡膠
橡膠面漏液
異物
臟污
產品優勢
獨立開發AI算法與工業算力

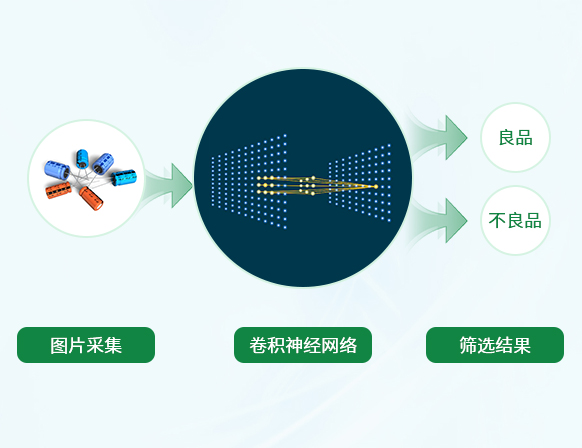

以基于深度學習的Al算法為基礎，側重網絡級聯，搭載云平臺，為客戶提供針對性的卷積神經網絡技術解決方案， 更準確反映圖像特征；
人工智能專用NPU芯片，保障高速運行下的產品檢測強大運算能力，加速推理。
0代碼開發模式，融合自研相機成像
提供全流程0代碼的模型訓練、優化和模型預測服務，模板加載，一鍵換型；
融合圖像多模態信息輸入，實現產品的缺陷檢測和識別。

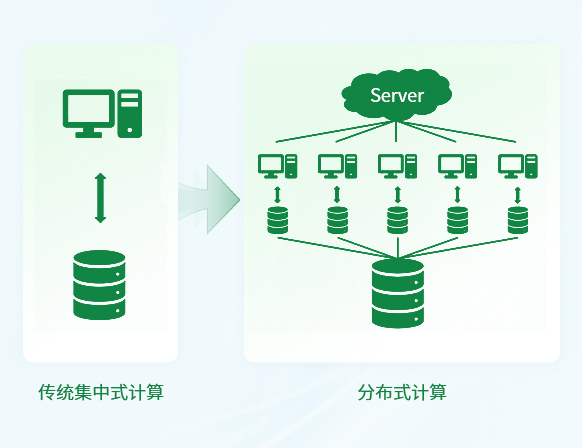

多節點并行工作，平衡計算負載，數據高效處理
多節點布局，以并行計算模式高效處理數據，避免單節點負載數據運算；
超強算力，提高整機圖像采集、傳輸能力，與軟件調度高度協同。

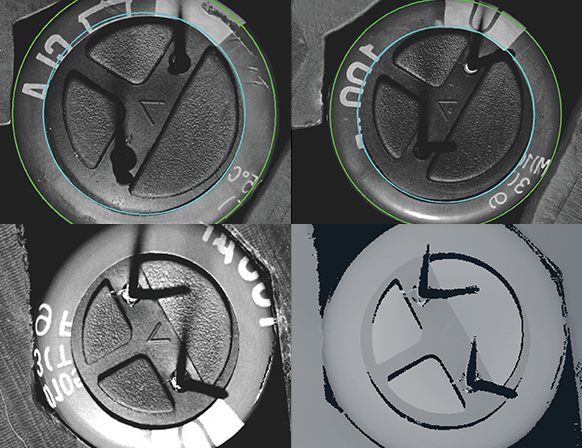

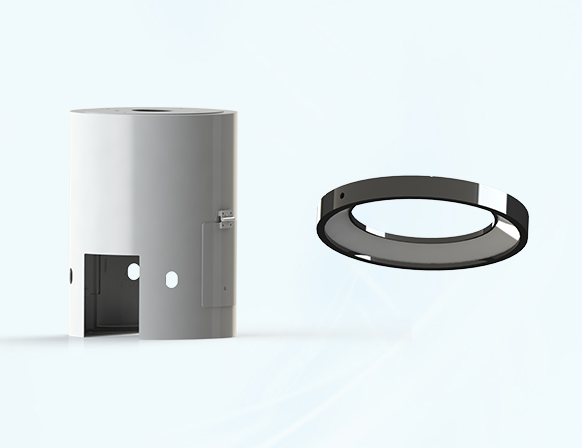

自研光學成像，圖像流協同分析降低誤判
360°拍攝，模擬人眼檢測，實現圖像流的協同缺陷檢測和分類。
